水泵綜合性能測試系統
一、概述
水泵測試臺，是主要對潛水電泵進行出廠試驗和型式試驗的軟硬件裝置。測試系統由流量轉速測試儀、壓力揚程測試儀、單/三相電參數測量?jī)x、帶電繞組溫升測試儀及流量傳感器、壓力變送器、壓力表等組成。
二、測試項目：流量、壓力（揚程）、轉速、電壓、電流、功率、效率、溫升等。
三、測試功能：空載試驗、負載/性能試驗、氣蝕試驗、溫升試驗、堵轉試驗、噪聲試驗、振動試驗、泄露試驗
四、應用：潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、混流泵、軸流泵、旋渦泵、汽車洗滌泵、汽車循環泵、汽車?yán)鋮s泵等

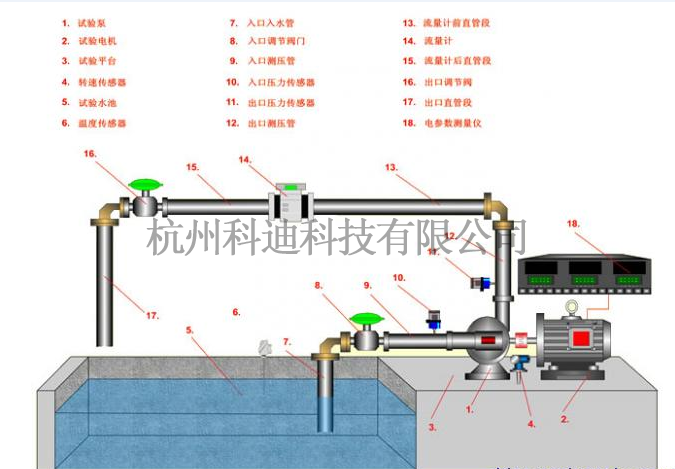

五、管路示意圖六、軟件介紹
1.測試方法：
•電測法測量機組效率
•實測法測量水泵效率
•從電機曲線中計算效率
3.豐富的參數設置功能：
1)產品設計參數：包括設計點流量、設計點揚程、設計點效率、大流量點流量、大流量點揚程、大流量點效率、小流量點流量、小流量點揚程、小流量點效率、理想點流量、容積泵全壓力、額定轉速、速度傳動比、汽濁余量參數的設置。
2)狀態參數設置：包括進口管徑、出口管徑、進口表位差、出口表位差、大氣壓、室溫、泵級數，采樣次數參數的設置。
3)測試方法設置：
•流量傳感器選擇：（電磁流量計、渦流流量計、孔板差壓機），量程范圍，渦輪系數，孔板系數。
•壓力傳感器選擇：（差壓式壓力表為正負表、差壓式傳感器、出口壓傳感器、出口壓力表為正負表、差壓表為正負表），進口壓量程，出口壓量程。
•功率測試方法：（電測法、轉矩法），（單相電機、三相電機），電流倍率，電機曲線，傳感器標定溫度。
•轉速測試方法：（自動測量、人工測量）
4.人性化的測試操作界面：包括參數屏顯、停止、采樣、插入采樣、重采樣、刪除、計算、數據返顯、計算電機功率、數據處理等按鍵功能。
5.數據處理界面：基本信息設置包括制造單位、報告編號、試驗時間、水泵型號、水泵編號、室溫、水溫、大氣壓、表位差、進口管徑、出口管徑、壓力量程、電流倍率、額定功率、額定轉速、流量計系數等。
6.試驗臺誤差分析功能：包括平均值、百分誤差（%）、隨機誤差（%）、系統誤差（%）及總誤差（%）。
7.進入“曲線擬合”功能
•曲線類型：性能曲線、汽濁曲線、兩條曲線。
•判別類型：十字線判別、不判別等。
•等級：（一級、二級、自定義、B級、C級）。
•數據打開、導入要擬合的數據。
•打開數據文件，可分別按產品編號、產品型號、測試日期查詢。
8.對導出的數據進行曲線擬合，繪制水泵性能曲線（H-Q、H-Q、P-Q）或汽蝕曲線（NASH-Q）。
9.打印曲線報告、精度分析報告、打印英文曲線。
10.繪制電流曲線及比對圖形。
